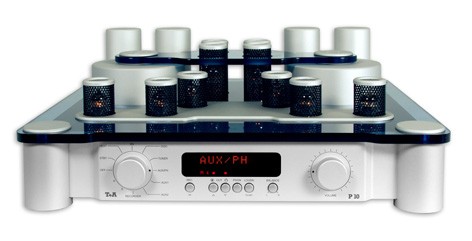

Ламповый предварительный усилитель P 10 – это последняя разработка в нашей серии аналогового двухканального оборудования класса High-End. Его бескомпромиссная структура и столь же бескомпромиссная изощренность конструкции его цепи поднимают этот предварительный усилитель на высочайший уровень. Даже если судить только по внешнему виду, можно отметить, что расположение ламп ясно указывает на симметричную конструкцию усилителя "двойное моно". Каналы сигнала совершенно одинаковые, как и качество звука. Последние сомнения в этом улетучиваются при взгляде на внутреннюю часть машины (см. ниже).
Концепция цепи
Уровень сложности цепи усилителя P 10 с пятью лампами на канал, запредельный. Зачем все так усложнять? Ответ прост: мы не готовы согласиться на качество звука, которое можно было получить еще в 1950-е годы. Современные приборы, выдающие звук высокого разрешения, с его невиданным диапазоном частот, динамическими характеристиками и минимальным нелинейным искажением, намного более требовательны, чем их предшественники. Стремление к поддержанию наивысших стандартов качества звука и музыкальности, а также к тому, что предварительный усилитель не должен стать ограничивающим фактором в цепи воспроизведения относительно качества звука, и чрезмерное упрощение электронных концепций несовместимы. Все каскады усиления в усилителе P 10 имеют форму дифференциальных каскодных усилителей. Такая конструкция цепи позволяет обеспечить широчайший частотный диапазон машины и превосходную линейность. В каскадах усиления применяется версия "LPS" (Long Plate / Spiral Filament (длинная пластина / спиральная нить)) ламп 12AX7, которые обеспечивают особенно низкий уровень искажения. Свидетельством потенциального качества звука этих ламп являются модели D10 и V10. В действительности линейность и качество каскадов усиления P 10 столь высоко, что мы решили отказаться от использования какой-либо формы отрицательной обратной связи. Несмотря на то, что классическая отрицательная обратная связь полностью отсутствует, значения коэффициента нелинейных искажений и линейности частот у усилителя P 10 превосходные. Выходной каскад имеет полностью симметричную конструкцию и поддерживает как асимметричные (Cinch), так и симметричные (XLR) сигналы. Применение превосходной сильноточной трёхэлектродной лампы ECC99 в модели D10 подтвердило ее достоинства, поэтому мы решили использовать тот же компонент, поскольку он позволяет достичь замечательно низких значений полного выходного сопротивления. В итоге модель P 10 способна без каких-либо проблем питать активные громкоговорители или усилители мощности даже по длинным кабелям.
Конструкция
- Оптоэлектронный переключатель выбора входа с электромагнитным фиксатором
- Комбинированный корпус, состоящий из стали, алюминия машинной обработки и акриловой смолы
- Ножки корпуса со встроенными гасителями колебаний

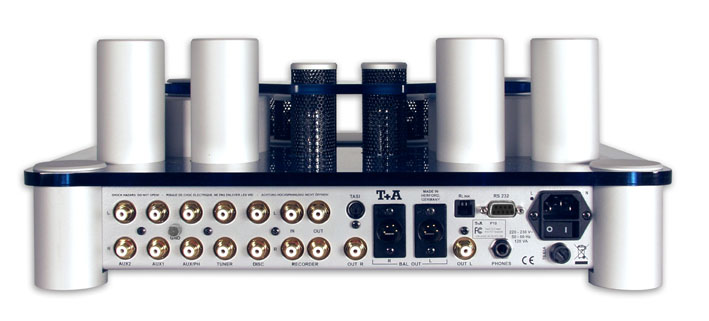

- Выходы Cinch и XLR с низким сопротивлением для обеспечений подключений профессионального качества даже при использовании длинных кабелей
- Двухкаскадный регулятор громкости с 4 точными прецизионными резисторами фирмы ALPS для обеспечения минимально возможного коэффициента нелинейного искажения и оптимальным сигналом для снижения уровня шума
- Во всем приборе используются только компоненты высочайшего качества, среди них слюдяные конденсаторы, пленочные резисторы с 1% металла и пленочные конденсаторы
- Разъем для превосходных модулей для головки звукоснимателя PHE-MC и PHE-ММ
- Входной каскад с каналами сигнала минимальной длины и гальванической развязкой источника сигнала
- Высококлассные покрытые золотом разъемы из цельной меди.
Секция входов с гальванической развязкой
При включении входов усилителя P 10, включаются „все полюса“, то есть, заземляющий соединитель источника сигнала включается в дополнение к проводнику сигнала. Реализация такого решения очень сложна, однако она обеспечивает гальваническую развязку всех неиспользуемых источников от усилителя P 10. Лишь одно устройство – то, которое было выбрано для прослушивания – может быть одновременно подключено к усилителю. В традиционных Hi-Fi системах токи заземления могут свободно перемещаться между отдельными компонентами, что оказывает значительное пагубное влияние на качество звука. Эта проблема полностью решена благодаря применению селектора входа с развязкой в усилителе T+A P 10. Как и в усилителе V10, переключатель входов в модели P 10 реализован на основе очень твердого механического кругового датчика положения, имеющего оптоэлектронный датчик с нулевым износом. Этот элемент управления, неподверженный сбоям и обладающий точными электромагнитными фиксаторами, придает ощущение невероятной надежности и точности.
Концепция плавающего заземления
Между заземляющими соединителями Hi-Fi устройств проходят токи заземления и помех, при этом некоторые из них бывают весьма значительными. Эти токи вызывают падения напряжение на соединительных проводниках, результатом чего является характерное жужжание и шум на входе в усилитель, при этом и шум и жужжание оказывают заметное негативное влияние на качество звука. Мы взялись за устранение этих нежелательных явлений в усилителе P 10, для чего прибегли к решению, которое является совершенно новым в сфере звукового оборудования. Заземляющее соединение с низким полным сопротивлением можно изолировать на входах усилителя, кроме того, во входах модели P 10 вместо традиционных цепей усиления, связанных с заземлением мы применяем дифференциальные усилители. Эта технология используется в сверхчувствительном лабораторном измерительном оборудовании, где она известна под названием цепи с "плавающим заземлением". Важным фактором в этом типе цепей является способность входного каскада справляться с высоким синфазным напряжением. Между тем, это и есть та самая задача, при решении которой лампы, по самой своей структуре, имеют преимущество перед полупроводниками. Лампы работают при высоких напряжениях, которые более чем в десять раз превосходят значения напряжений, используемых для полупроводников, и именно это делает их идеальными для решения этой задачи. Поскольку это преимущество действует в отношении любого источника, в том числе и приборы, которые не обладают выходами XLR, мы считаем, что эта концепция более выигрышная по сравнению с использованием входов XLR.
Электропитание от сети, источник напряжения
В отличие от обычных транзисторных устройств, ламповые усилители значительно более требовательны к электропитанию. Для анодов ламп требуется высокие рабочие напряжения – в нашем случае, свыше 350 В – а также сильноточное напряжение накала. Эти требования являются в значительной степени противоположными, именно по этой причине усилитель P 10 оборудован отдельными специализированными секциями электропитания. Основной характеристикой обоих блоков питания является то, что они реализованы в виде высокочастотных обратноходовых преобразователей. Такой тип цепи позволяет эффективно бороться с низкочастотными помехами, которые неизбежны при использовании традиционных сетевых трансформаторов. Для цепи накала мы используем напряжение постоянного тока, которое можно очень точно стабилизировать, кроме того оно обеспечивает "мягкий пуск". Помимо прочего, такая конструкция позволяет предотвратить появление обратного жужжания и избежать преждевременного выхода ламп из строя, поскольку их накаливание происходит постепенно, и они всегда работают при оптимальном напряжении накала, невзирая на колебания напряжения в сети. Благодаря этому достигается продление срока службы деликатных ламп усилителя. Постоянный мониторинг всей системы осуществляется микропроцессором. Напряжение на аноде также стабилизируется посредством высокоточной электронной схемы. Малейшие остаточные помехи напряжения на аноде устраняются путем использования отдельных цепей пассивного фильтра для каждого канала, а также накопительных конденсаторов огромных размеров (2000 мФ / 450 В).
