Лучшее видео, лучшее аудио
К8 — новинка в серии К, еще к тому же и непростая. Технологически — это, наверное, самое сложное изделие, из всех, когда-либо выпущенных компанией. Это центр ультрасовременного домашнего кинотеатра, насыщенный самыми передовыми технологиями, имеющимися на рынке. При этом пользоваться таким сложным устройством совсем несложно! Любитель домашнего кино получает устройство воспроизведения блю-рей-дисков плюс усилитель 7.1, которое отрабатывает затраченные на него средства с лихвой. Для тех, кто в домашнем кинотеатре использует более простые конфигурации акустических систем — 5.1 или 3.1, а также любители стереозвука не пожалеют, приобретя К8 — качество звучания более чем убедительно! Обратите внимание также, что каждый из 7 каналов усиления имеет выходную мощность в 150 Вт и, значит может озвучить помещение сравнительно большой площади или же, за счет "умной" системы перенаправления сигналов, может заставить звучать стереомузыку в трех независимых зонах вашего дома. Мощные и надежные усилительные модули легко справятся с самой сложной нагрузкой и потому никаких проблем с подбором акустических систем для К8 не будет. Мы специально рассчитывали усилители для воспроизведения блю-рей-дисков, где требуется повышенная динамика и расширенный диапазон частот.
Когда Т+А готовит к выпуску аудиовидеоизделие, наши специалисты никогда не забывают уделить особое внимание звуку. Мы выбрали привод блю-рей последнего поколения, который не только обеспечивает великолепное качество изображение с дисков BD и DVD, но и удовлетворяет требованиям по качеству воспроизведения музыкальных CD. Мы применили первоклассные цифро-аналоговые преобразователи производства Burr-Brown, причем для фронтальных каналов (или в стереорежиме) они используются в сдвоенном дифференциальном включении. Что же касается кинозвука, то все современные цифровые форматы HD от Dolby и DTS распознаются и декодируются разработанной нами платой аудиодекодера.
Видеочасть проигрывателя разработана Т+А и отвечает за исключительное качество изображения. Мы использовали самый передовой видеопроцессор фирмы Genesis, который оснащен мощным преобразователем разрешения, позволяющим обработать видеосигнал, поступающий на аналоговые видеовходы К8, и подать его в цифровом виде на видеовыход HDMI 1.4a в разрешении 1080 строк. Таким образом, обеспечена полная совместимость и максимальное качество изображения при использовании со всеми современными ТВ-панелями, мониторами или проекторами. Для дополнительных цифровых источников видео имеется три видеовхода HDMI, совместимых с 3D.
Естественно, в К8 встроен и радиотюнер FM-диапазона, который обеспечивает уверенный прием сигнала и может выводить на дисплей данные RDS. При необходимости использования других источников звука у К8 есть еще и два аналоговых входа (например для проигрывателя пластинок или телевизора), вход-выход для записи а также еще и два цифровых входа.
И это еще не все возможные подключения! Не забыты и новые возможности потокового воспроизведения звука по компьютерной сети. На основе потокового аудиоклиента уровня хай-энд, впервые использованного в T+A Music Player серий E и R, К8 получает доступ к цифровому контенту через Ethernet-порт. Дополнительные порты USB на задней панели могут использоваться для подключения док-станции iPod и дополнительных накопителей с аудиофайлами и.т.п.
Разработчики приложили все усилия, чтобы сделать К8 простым и удобным в управлении. Несмотря на колоссальное разнообразие функций, и возможностей устройства, управление им интуитивно простое и может осуществляться как с пульта ДУ, так и с помощью кнопок на передней панели.

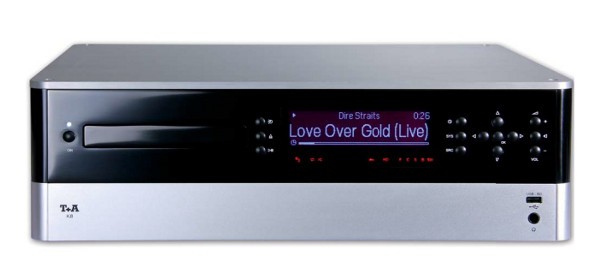

Необычный и совершенный дизайн К8 сразу же выделяет его из общей массы и поддерживает имидж Т+А как производителя высококлассной аппаратуры, непохожей на изделия конкурентов.
Наиболее важные функции доступны с органов управления, непосредственно расположенных на передней панели К8. При этом пульт дистанционного управления FM100 представляет собой продуманное и оригинальное изделие, кнопки на котором сгруппированы по функциям и имеют цветную кодировку. Функциональные блоки разделены и четко подписаны. Помимо общих и распространенных функций пульт ДУ FM100 обеспечивает доступ к системным настройкам и вводу текста. При этом наиболее часто используемая часть системных настроек — регулировка уровней в каналах, настройка параметров акустических систем, баланса каналов, коррекции тембра и выбор режима окружающего звучания — сопровождается меню-помощником. Собственно дисплей на К8 флуоресцентный, имеет высокое разрешение, может отображать графические символы, размер шрифта на нем можно менять, также как и яркость. Информация на дисплее прекрасно читается даже с большого расстояния, он позволяет выводить целый ряд контекстных подсказок, помогающих пользователю ориентироваться в управлении ресивером.
Порт USB на передней панели связан с трактом блю-рей-проигрывателя. Установленный в нем носитель может использовать как память для функций BD-Live, так и для хранения воспроизводимых файлов, аудио в форматах ИКМ или МР3, видео или фото.
Ресивер К8 имеет отдельный высококачественный усилитель для наушников и выход на наушники форм-фактора 6,5 мм. При этом в наушниках можно получить пространственные звуковые эффекты при включении режима Dolby Headphone. Когда в гнездо для наушников вставлены головные телефоны, то основные выходы на акустические системы отключаются.
Корпус ресивера К8 совершенно необычен. Все внешние элементы имеют сложный закругленный профиль и отлиты из алюминия методом экструзии. После литья заготовки обрабатываются и полируются на прецизионных станках, что приводит к абсолютно идеальной стыковке контуров. Дополнительную эстетику и серебристый блеск металлу придает стеклоструйная обработка, после которой поверхность детали еще и анодируется для прочности и красоты оттенка. При этом передняя панель и верхние боковые панели после струйной обработки стеклянными шариками полируются и лакируются пятью слоями рояльного лака. Верхняя и нижняя панели К8 получены машинной обработкой алюминиевых заготовок, имеют толщину 6 мм и также обработаны струйной машиной, полированы и анодированы. Чтобы декоративные и приборные элементы передней панели не нарушали прочность и инертность конструкции, передняя панель выполнена по хитрой технологии с двойным шасси со стабилизирующей центральной направляющей. Направляющие — шасси корпуса – обработаны на прецизионных станках и обеспечивают исключительную жесткость всей конструкции корпуса. В нижней части ресивера в особом экранированном отсеке расположены тороидальный силовой трансформатор, элементы блока электропитания и усилители мощности. В верхнем отсеке расположены аудио- и видеосхемы. Центральная стальная направляющая несет в себе и функции экрана, отделяя чувствительные схемы от помех, могущих возникать в блоке электропитания.

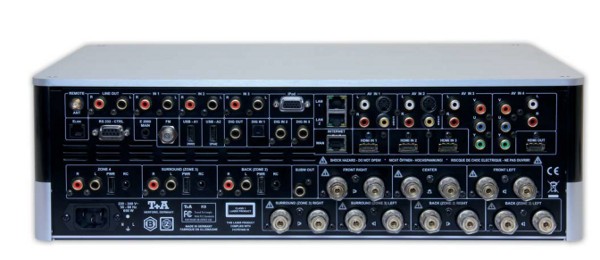

Один взгляд на заднюю панель К8 — и становится понятным, насколько велика функциональность этого ресивера.
К высококачественным винтовым клеммам выхода можно подключить семь акустических систем. Выходные клеммы точно такие же, как в хай-энд-изделиях Т+А — они сделаны из немагнитного латунного сплава и покрыты золотом для защиты от внешних химических факторов. Естественно, предусмотрен выход и на активный сабвуфер. При этом К8 имеет гибкую конфигурацию и при желании любой из выходов на акустические системы можно переконфигурировать. Скажем, стандартная конфигурация – это 7+1 каналов звучания в одном помещении прослушивания. Но ее легко можно заменить, например, на 5.1 в основном помещении плюс два канала для озвучивания другой комнаты, причем с независимой регулировкой громкости. А можно в главном помещении использовать только центральный и два фронтальных канала плюс сабвуфер (3.1), а усилители тыловых каналов назначить для озвучивания еще одной зоны, третьей. Есть еще и четвертая зона, которая может быть озвучена в любой конфигурации — без использования встроенных усилителей мощности. Сигнал на четвертую зону посылается с линейного выхода. В этой зоне удобно использовать активные акустические системы, например, Т+А СМ Active. Кроме того, линейные выходы задних тыловых и боковых тыловых каналов могут быть переназначены как выходы для озвучивания зон 2 и 3. Для управления громкостью независимо для каждой зоны необходим инфракрасный сенсор Е 2000. Один из портов USB можно использовать для подключения электропитания к беспроводным аудио трансмиссионным модулям. В нижней левой части задней панели расположен разъём для приемной антенны беспроводного пульта управления FD100 (он будет продаваться как дополнительный аксессуар и поступит в продажу в марте 2011).
Имеется аналоговый выход RCA (для записи), три аналоговых входа RCA (для каких-то других аналоговых источников аудиопрограмм) и аналоговый аудиовход, предназначенный для iPod (с композитным видеовходом). Чуть ниже на зданей панели вы найдете гнездо для проводного управления Е-линк, порт RS232, нужный для обновления встроенного программного обеспечения или же для внешнего управления системами Loewe, Metz или Crestron, а рядом еще и вход для приемника инфракрасных сигналов ДУ E2000. Неподалеку расположено гнездо для внешней радиоантенны FM-диапазона — внешняя антенна поможет использовать весь потенциал встроенного высококлассного радиотюнера. Порт USB, обозначенный А1, предназначен для внешнего накопителя, а к порту USB, обозначенному А2, подключается док-станция iPod. У К8 есть также один цифровой выход и три цифровых входа (из них один оптический), все они совместимы с частотой дискретизации до 192 кГц.
В К8 встроен сетевой маршрутизатор (свитч), который отвечает за подключение устройства (в том числе блю-рей-части) к локальной компьютерной сети и интернету, а также обеспечивает пакетами данных встроенный медиаклиент. Раъемы Ethernet LAN1 и LAN2 можно также использовать для подключения к сети соседних устройств, например телевизоров с LAN-функциями.
Коммутация видеосекции К8 также широка и удобна. К ресиверу можно подключить три цифровых источника по HDMI и четыре аналоговых. При этом видеосигнал от аналоговых источников масштабируется до разрешения 1080р. Выход на видеомонитор отвечает требованиям HDMI 1.4a, включая обратный аудиоканал ARC и сеть-по-HDMI (HDMI Ethernet channel).

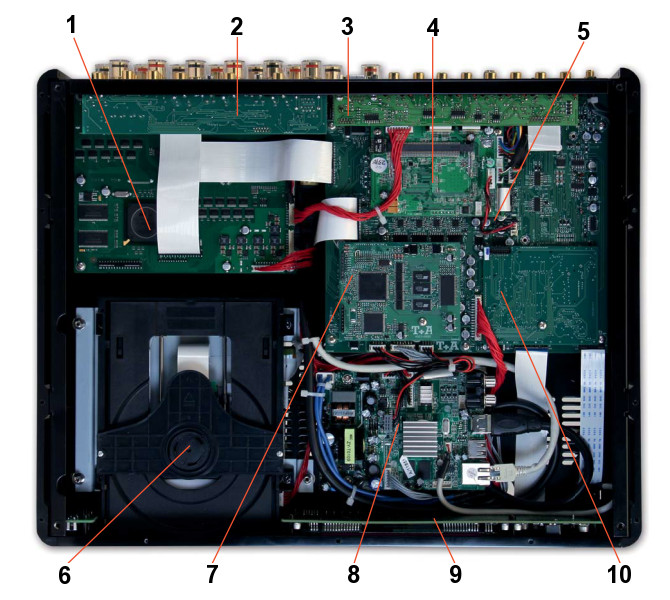

1 Шестислойная высокотехнологичная печатная плата видеоблока. Отличное качество изображения за счет применения самого современного видеопроцессора. Полное соответствие новейшим стандартам HDMI 1.4a с ARC и HEC. Сверхскоростные модули HDMI-приемника и передатчика. Четыре аналоговых входа с раздельной калибровкой, масштабирование до 1080р.
2 Входная плата аналоговых АВ-входов (2xYUV, 2xFBAS, 4xVideo)
3 Отборные комплектующие и наилучшее качество платы аудиокоммутации: один выход на запись, три линейных входа, один аналоговый вход для iPod
4 Плата потокового воспроизведения (клиент). Обеспечивает соединение и воспроизведение интернет-радио, сетевых аудиофайлов, iPod, файлов на USB-накопителях
5 Основная плата – сердце К8. На ней размещены свободно программируемый сверхмощный процессор, который отвечает за аналоговые входы и выходы, набор высококлассных ЦАПов 24 бита/192 кГц, предусилитель и контроллер коммутации входов и выходов. Исключительно короткий путь сигнала обеспечивает наилучшие звуковые характеристики.
6 Высококлассный привод блю-рей-дисков с трехлучевой лазерной системой считывания. Подвеска субшасси и эластичный подвес считывающей головки
7 Плата многоканального звучания уровня хай-энд. Примены два свободно программируемых 56-разрядных двухядерных процессора, которые производят декодирование и обработку аудиосигналов, включая все современные стандарты HD-звучания Dolby и DTS, а также реализуют такие полезные функции как Dolby Volume и Dolby Headphone. Имеется функция автонастройки звучания акустических систем
8 Самая современная плата блю-рей-декодера. Новейшая одночиповая платформа со сверхбыстрой обработкой данных и непревзойденным качеством изображения и звука
9 Плата управления с большим и четким флуоресцентным дисплеем. Контекстные меню и индикация всех функций
10 Мощный процессор семейства ARM обеспечивает работу основной платы. Возможность наращивания оперативной и флеш-памяти, а также апгрейда программного обеспечения

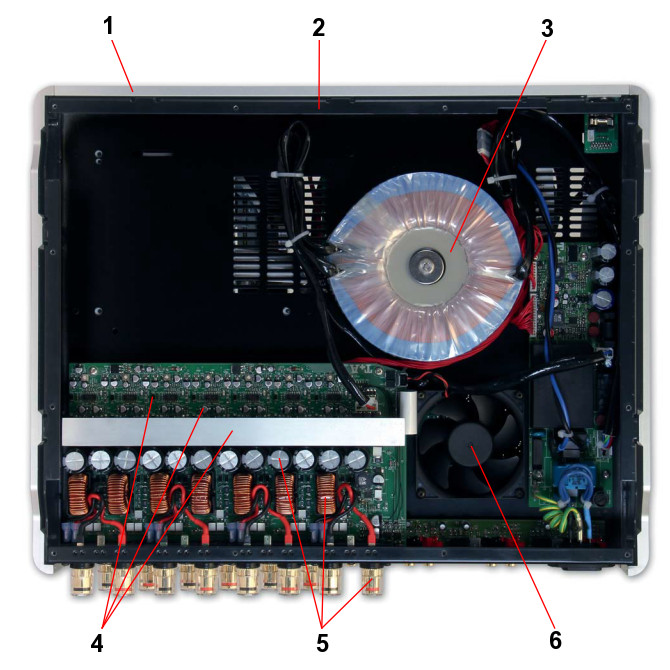

1 Корпус состоит из двух основных частей. Внутреннее шасси на стальных направляющих, а наружная часть состоит из алюминиевых элементов, выполняющих еще и декоративные функции. За счет исключительно прочных стыков и большой массы внутренние элементы К8 фактически полностью механически изолированы от окружающей среды
2 Стальные направляющие внутреннего шасси – это "хребет", вокруг которого строится К8. Они служат не только для придания прочности и жесткости конструкции, но и помогают при сборке и обслуживании внутренних узлов ресивера. В верхней части корпуса имеется отсек для плат обработки сигналов, а в нижнем отсеке размещены блок электропитания и усилители мощности
3 В блоке питания применен тороидальный трансформатор с малым рассеиванием, повышенная мощность которого с запасом перекрывает запросы усилителя даже под высокой нагрузкой. Каждая цепь питающего напряжения имеет индивидуальные схемы стабилизации. Отдельный силовой трансформатор обеспечивает служебные функции и плавное включение устройства, за счет него в режиме ожидания К8 потребляет от электросети менее 1 Вт
4 усилитель мощности работает в ключевом режиме, на фото видны модулятор пара мощных полевых транзисторов с изолированным затвором MOSFET и массивные радиаторы охлаждения. Семь каналов усиления идентичны, обеспечивают огромный запас мощности и исключительно надежны в самых разных условиях эксплуатации
5 выход ключевого усилителя проходит многокаскадную эффективную фильтрацию. Обратите внимание на высококачественные дроссели. Имеется развитая система защиты. Выходные клеммы из особого латунного сплава, покрытые золотом, соединены непосредственно с выходом фильтра
6 вентилятор охлаждения имеет интеллектуальное управление и обеспечивает эффективное и бесшумное охлаждение выходных каскадов в разных условиях нагрузки. Воздушный поток организован так, что забор холодного воздуха происходит из отверстия в нижней передней части корпуса, а выход теплого воздуха — из щелей на задней панели

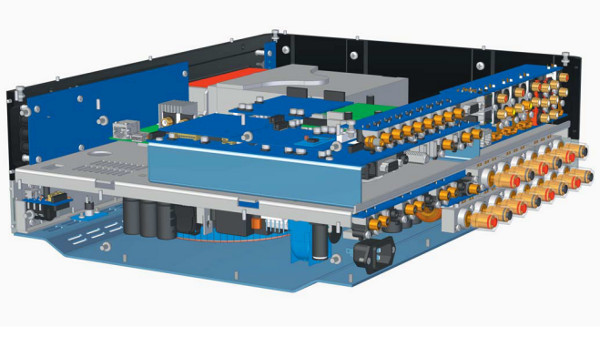

Этот чертеж взят из нашего программного обеспечения для трехмерного проектирования. На нем отлично видно, насколько сложна и продумана конструкция К8. Создать такой корпус можно, только используя самые передовые средства проектирования и технологии. Так что К8 – это настоящий шедевр, и не только с точки зрения электроники, но и механики тоже!

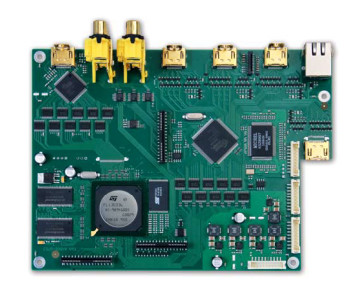

Видеоплата HDMI 1.4a оснащена новейшими процессорами, реализующими самые современные алгоритмы декодирования
Звуковой декодер высокого разрешения реализован на двух двухядерных 56-разрядных процессорах цифровой обработки сигналов – самых современных и мощных!

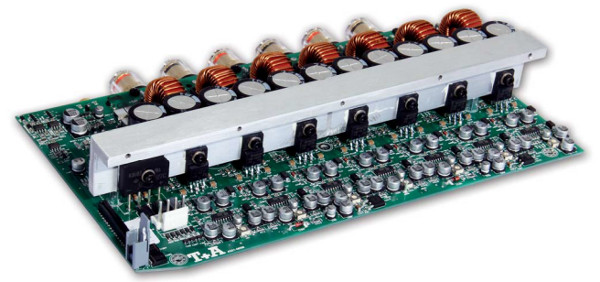

Усилители работают в ключевом режиме и отличаются повышенной надежностью и прекрасными характеристиками в сочетании с непревзойденным качеством звука!
